2016年蓝牙5.0规范发布，相比之前的标准它具备更高的数据传输速率，并且为引入蓝牙低功耗（BLE）网络功能提供了方便，尤其是那些物联网（IoT）领域应用新需求的功能。就在一年后，即2017年7月31日，采用蓝牙网格技术的设备1.0推出了，实现了基于蓝牙的多对多通信。网格规范支持多达32,767（2的15次方）个节点，这使得其非常适合部署在需要连接大量单个设备的物联网和智能家居应用领域。

面向智能家居应用的蓝牙网格技术

对于智能家居和家居自动化应用，蓝牙网格技术为许多新产品开辟了机会。一个很好的例子就是我们现在可以买到用蓝牙控制的灯泡。消费者可以把家里的几个甚至全部灯泡都换成这种类型的灯泡，蓝牙网格技术负责将这些灯泡分配到不同的组（比如走廊、餐厅、厨房和卧室等）。蓝牙网格技术在家居自动化应用中被成功采用的另一个特性是它兼容低功耗蓝牙（BLE）协议，这使得其能够向后兼容蓝牙4.0，并确保用户可以将其他设备合并到一个蓝牙网格网络中。

蓝牙网格星型拓扑结构

蓝牙网格技术的通信方式不局限于单个网络集线器或星型拓扑，可以通过多个节点发送和转发消息数据。网格网络还支持同时寻址和控制网络中的多个设备。蓝牙网格技术拓展了网络的物理范围，超出了蓝牙实际的距离限制，增加了网络的弹性，并且显著提升了网络扩展部署的能力。蓝牙网格可以持续扩展其覆盖的范围，克服了传统蓝牙设备面临的范围限制。此外，跨网络传递消息意味着不存在单一的故障节点，因此使得整个系统具备自我修复的能力。

网格节点和泛洪（flooding）技术

在蓝牙规范中网格节点分为四种不同的类型：中继、低功耗、友邻和代理（图1）：

图1：蓝牙网格网络包括的所有节点类型：中继、低功耗、友邻和代理（来源：Cypress）

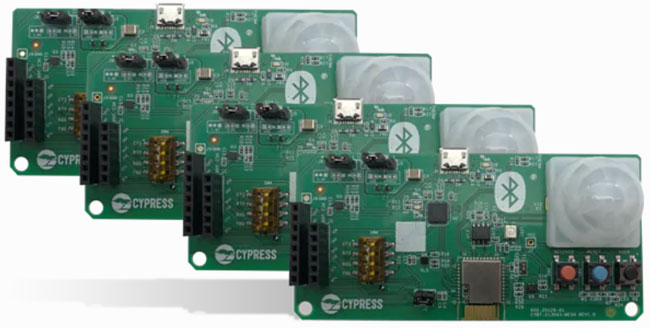

图2：Cypress的CYBT-21304-MESH评估套件（来源：Cypress）
