利用单电源隔离放大器和ADC简化隔离电流和电压感应设计
转自电子工程网
我说的“它”指的就是电流隔离。
包括我上述提及的系统在内,许多系统需要通过隔离势垒将电流和电压信息从一个电源域传输到另一个电源域,以便进行监视和控制。那么如何在隔离势垒上传输模拟信息呢?答案是使用隔离放大器和隔离模数转换器(ADCs),后者也被称为隔离δ-Σ调制器。
设计这些系统时,面临的一大难题是如何为隔离放大器或ADC供电。通常来说,它们需要两个电源——高侧电源和低侧电源(在图1的左图分别显示为VDD1和VDD2)。低压侧通常由为数字控制器供电的相同电源供电,但许多系统的高侧没有可用的电源。这就意味着必须在高侧设计分立的隔离电源(但这会增加解决方案尺寸、物料清单[BOM]数量和解决方案成本),从而增加设计和印刷电路板(PCB)布局的复杂性。

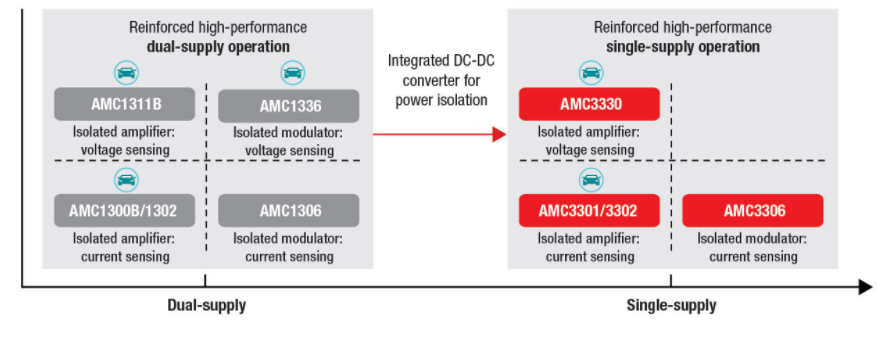

为解决这一设计难题,我们开发了一系列可使用低侧电源工作的隔离放大器和ADC。图1所示为需要两个电源(左)的标准隔离转换器和可使用单电源(右)工作的AMC3301系列之间的差异。
以下是基于应用的AMC3301系列的所有选件。
电流感应:
·AMC3301:±250mV输入增强型隔离放大器。
·AMC3301-Q1:汽车电子理事会(AEC)-Q100认证的±250mV输入增强型隔离放大器。
·AMC3302:±50mV输入增强型隔离放大器。
·AMC3306M25:±250mV输入增强型隔离调制器(ADC)。
电压感应:
·AMC3330:±1-V输入增强型隔离放大器。
·AMC3330-Q1:AEC-Q100认证的±1-V输入增强型隔离放大器。
有没有可能在简化设计的同时,实现紧凑的外形尺寸,还不影响性能?答案是可能的。当你准备开始设计时,TI的应用专家将在此回答您在德州仪器在线支持论坛中可能遇到的任何问题。同时,请查看以下其他资源,增强你对隔离放大器和ADC的了解
